1．概述

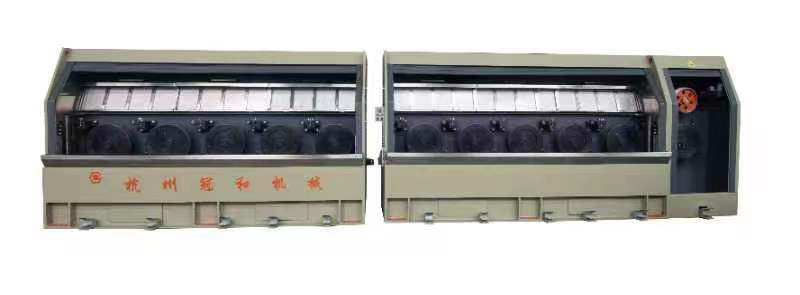

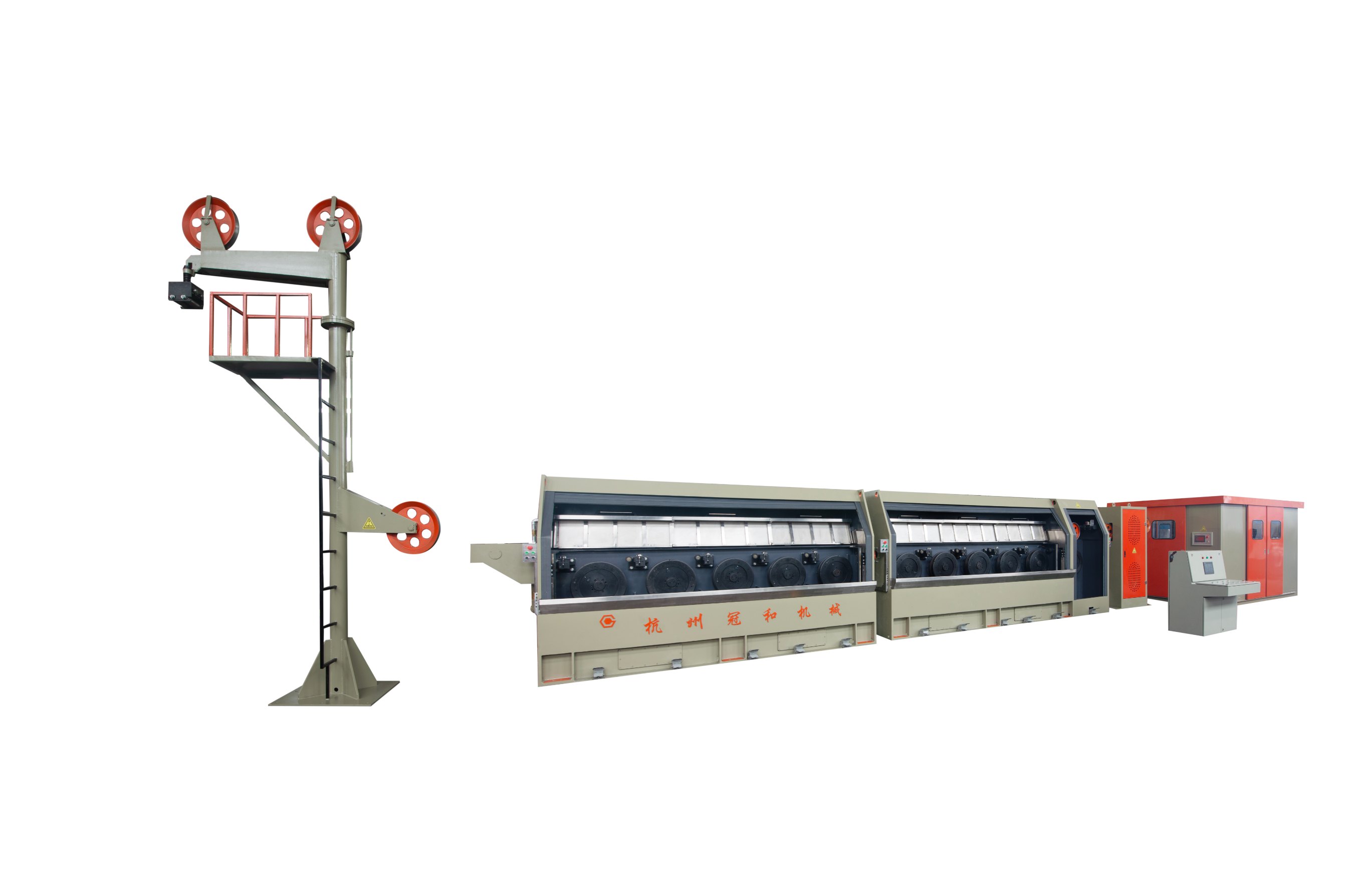

本機用于把? 9.5mm鋁桿拉制成純鋁 ?2.0 - ?5.0mm 鋁合金Φ4.5mm-2.5，每個股輪由單獨永磁同步電機驅動，以減少拉絲過程中滑動。高強度鋁合金、異型導體、大規格圓絲都可拉拔。

2．主要性能特點

2.1 拉線鼓輪采用水平單列式傾斜排列，所有拉線鼓輪模座的懸臂距離短，等伸長，剛性強。

2.2 拉線鼓輪表面噴化鎢 ，硬度高，耐磨性好，使用壽命長。

2.3 各拉絲轂輪圈和定速輪設單獨電機驅動，具備快速換模功能。

2.4 雙盤連續收線，自動換盤，換盤時導線伸力不變，換盤成功率99%以上。

2.5 交流電機驅動，程序控制，臺灣臺達人機界面，功能齊全，性能穩定。

3．主要技術參數

3.1 進線直徑 ?9.5mm 鋁

3.2 出線直徑 ?2.0- ?5.0mm  純鋁  Φ4.5mm-2.5鋁合金

3.3 最大出線速度 30m/s 純鋁  25m/s 鋁合金

3.4 拉絲鼓輪直徑 ?450mm

3.5 最多拉制道數 11

3.6 放置拉制模外形尺寸 ?50mm×30mm

3.7 儲線器儲線量 12m

3.8 雙盤收線盤尺寸 PND500~PND630

3.9 主電機功率

26-40KW、450-2500Nm亨達品牌 ，伺服永磁電機，注：(此數據只能作為參考、最終需根據客戶要求確定Nm)

3.10 定速輪電機功率

55-81KW 、700Nm無錫亨達、伺服永磁電機，注：(此數據只能作為參考、最終需根據客戶要求確定Nm)
